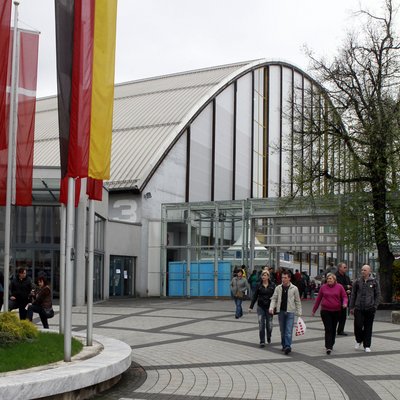

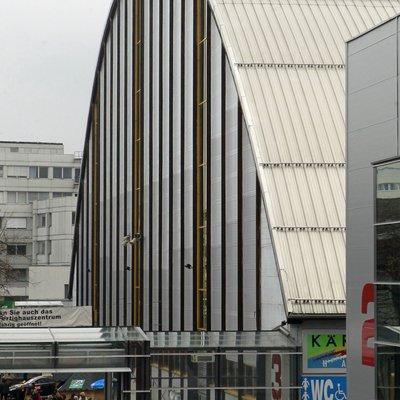

Die Klagenfurter
Messehalle 3
Herausforderung angenommen
Die Aufgabe, 96 Meter bei einem ungewohnt hohen Schneelastanteil von 2,0 kN/m² frei zu überspannen, Giebelwindlasten von 780 kN über die Dachfläche verteilt auf die Längswände herunterzubringen, 1.300 m³ Brettschichtholz in wenigen Monaten zu berechnen, zu zeichnen, zu produzieren und zu montieren, stellte für den Holzbau im Jahr 1965 eine Herausforderung von völlig neuer Dimension dar.

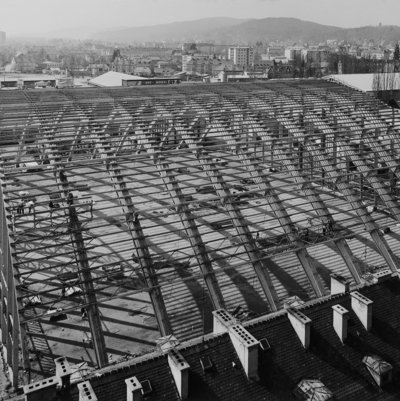

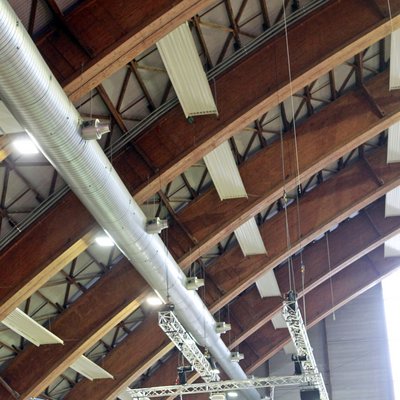

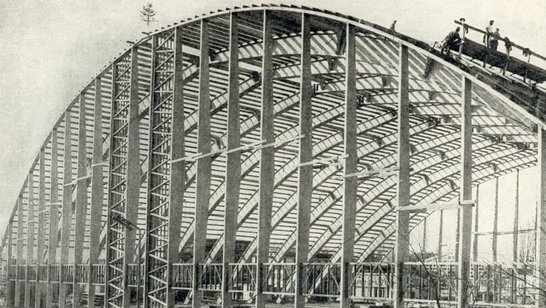

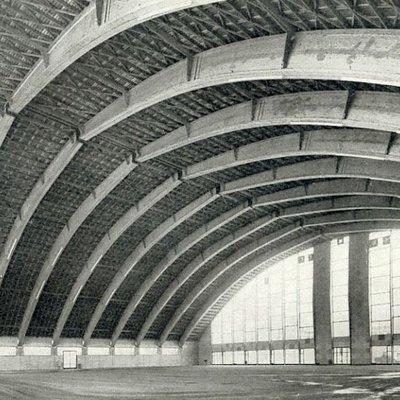

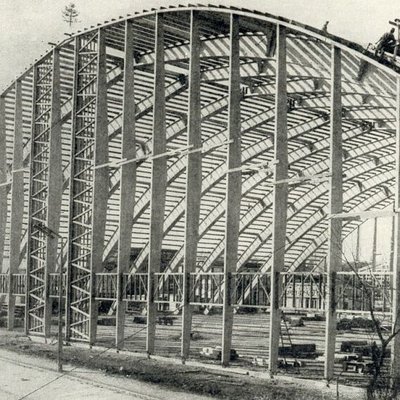

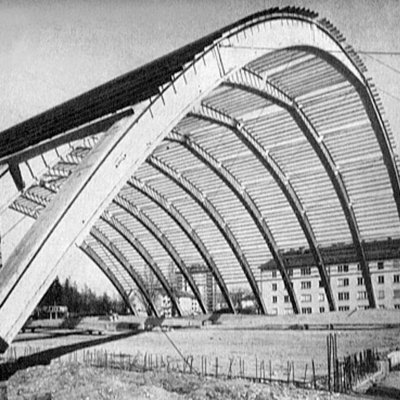

Als Haupttragwerke werden hölzerne Bogenbinder gewählt. Die Fußgelenke liegen 80 cm über dem Boden, von da an steigen die Bogenbinder unter einem Winkel von 45 Grad an und erreichen eine Scheitelhöhe von 25,3 m. Die tragende Hallenkonstruktion besteht aus 10 Bindern im Abstand von 6,80 m. Als Dachdeckung wurde Welleternit vorgesehen. Für die Anschlüsse der Pfetten an die Binder werden Nägel, für die Pfettenstöße und für die Anschlüsse der Windverbandstreben an die Pfetten werden Geko-Dübel mit Schrauben verwendet.
Transport und Montage unter schwierigsten Bedingungen

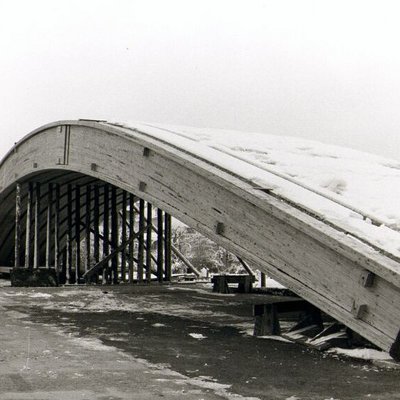

Ein Halbbogen, mit einer Länge von 55,5 m Länge, wird im Werk in einem hergestellt, muss aber mit Rücksicht auf den Transport in drei Teile mit rund 18,5 m zerlegt werden. In dreißig Eisenbahnwaggons werden die Bauteile auf die Baustelle transportiert und dort in einer vorhandenen Halle mittels Montagestößen wieder zu 55m langen Trägern zusammengesetzt. Für das Zusammenleimen der Montagestöße war es aufgrund der Wintermonate nötig, eine zusätzliche Kabine, die beheizt und klimatisiert werden konnte, aufzubauen. Nur unter solchen Vorsichtsmaßnahmen war die Montageverleimung überhaupt zu verantworten.

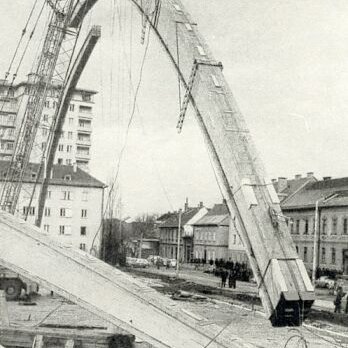

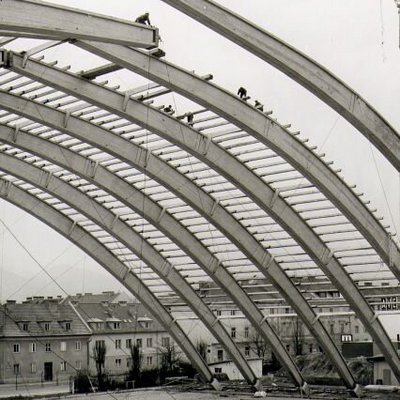

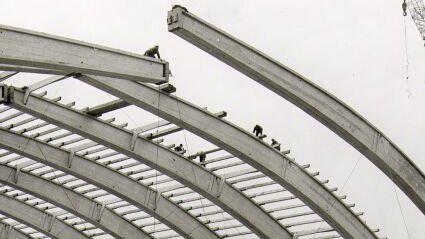

Die 10 Binder wurden in 10 Tagen montiert. Mit zwei fahrbaren 50to Kränen konnten zwei Halbbinder gleichzeitig in die Widerlager gehoben und im Firstgelenk vereinigt werden. Dazu mussten zwei Monteure je eine Binderhälfte erklettern und das Zusammenfahren im Firstgelenk dirigieren.
- Bauherr
- Österreichische Holzmesse Klagenfurt
- Architektur
- Dipl. Ing. Otto Loider, Wien
- Bauzeit
- 1965/1966
- BSH Volumen
- 1.300 m³
- Leistungsumfang WIEHAG
- Statik, Planung, Produktion und Montage der Tragkonstruktion
