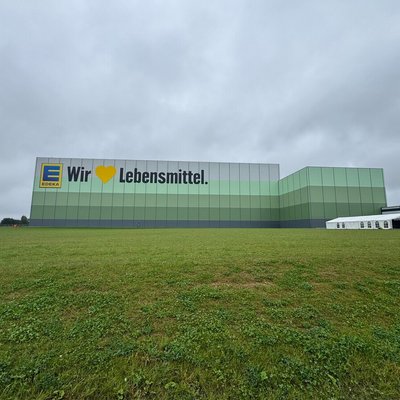

Logistikzentrum
EDEKA
Ein Logistikprojekt
der Superlative

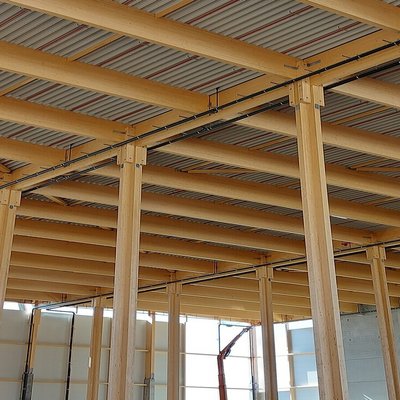

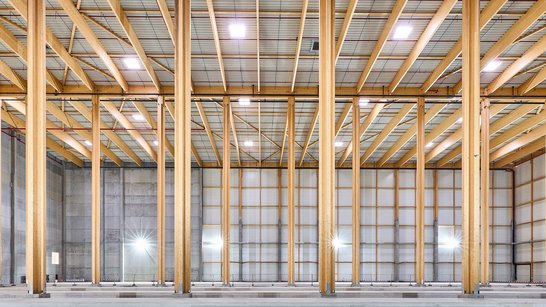

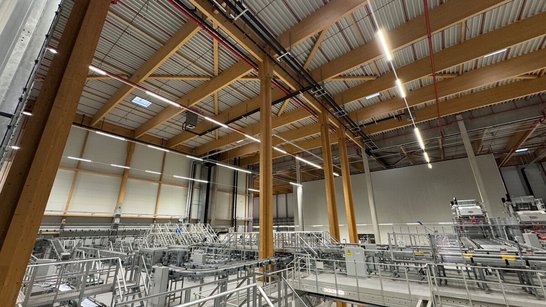

Um ein Megaprojekt wie dieses bewerkstelligen zu können wurde es in drei Bauabschnitte aufgeteilt. Begonnen wurde mit dem Bauabschnitt Nr.3, der zugleich auch der Höchste ist. Die Attikahöhe beträgt hier 27 und 36 Meter. Da bei dieser Höhe Stahlbetonbauteile durch ihr Gewicht bei Transport und Montage klare Nachteile aufweisen, sollte hier auch möglichst viel leichtes Material wie materialeffiziente Tragelemente aus Brettschichtholz eingesetzt werden. Somit wurden die Neben- und Abfangträger, sowie die meisten Mittel- und Randstützen in BSH geplant und ausgeführt. Durch die relativ hohe Schneelast von ca. 220 kg/m² wurden die Querschnittsdimensionen vergleichsweise hoch.
Die größte Herausforderung bestand jedoch bei der dreidimensionalen Aussteifung des sehr hohen Gebäudekomplexes. Dazu wurde durch ein großflächiges Brettschichtholz Verbandssystem eine Dachscheibe ausgebildet, welche die Windlastenlasten zu den massiven Wandscheiben leiten. Eingespannte Kragstützen mit dieser Höhe sind zu weich und hätten dies nicht mehr materialeffizient leisten können. Eine Besonderheit sind die Hybridstützen am Rand des Gebäudes: Diese sind - halb Betonfertigteil, halb Holzstütze - biegesteif miteinander verbunden und vereinen damit die Stärke der jeweiligen Materialien.
Durchdachtes
Konzept
Um die Herausforderungen zu lösen war ein hohes Maß an Abstimmung mit den bauseitigen Planern und Prüfern notwendig, um den vertikalen und vor allem horizontalen Lastfluss vom Dach bis in die Gründung zu gewährleiten.

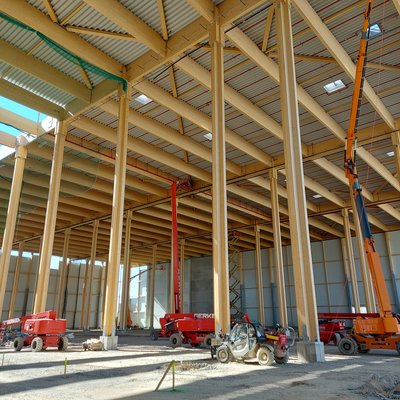

Bei der Montage war ein durchdachtes Konzept nötig, welches das erfahrene Montageteam der WIEHAG umsetzte. Dabei war vor allem die temporäre Aussteifung der 36m hohen Stützen und windarmes Wetter wichtig.
Bei den niedrigeren Bauabschnitten Nr. 1 und 2 mit einer Attikahöhe von ca. 14 Metern war die Hauptaufgabe, die großvolumigen Träger in kurzer Zeit zu produzieren und just-in-time auf die Baustelle zu bringen. Dies wurde von WIEHAG durch eine effiziente Abwicklung von Planung, Produktion bis Logistik aus einer Hand gewährleistet. Eine schnelle Montage der Aussteifungsriegel sicherten die hauseigenen WIEHAG Standardanschlüsse mit reiner Stahl-Stahl Verbindung. Die größten Brettschichtholzträger mit einem Querschnitt von 32/330cm wurden in der Breite und Höhe blockverleimt und wogen ca. 17 Tonnen.
Die Bauweise für den neuen Edeka-Logistikstandort sollte möglichst energieeffizient sein. Mit einer großflächigen Photovoltaikanlage und Blockheizkraftwerke wird der benötigte Strombedarf teilweise selbst produziert. Zudem werden die über 40.000 m² Dachfläche begrünt.
- Bauherr
- EDEKA Nordbayern Bau- und Objektgesellschaft mbH
- Planer/Architekt
- pbb Planung + Projektsteuerung Gmbh
- Standort
- Marktredwitz, Deutschland
- Leistungsumfang
- Statik & Konstruktion, Werkplanung, Produktion, Transportlogistik und Montage
- BSH Volumen
- 13.200 m³
- Hallenfläche
- 95.000 m²
- Bauzeit Holzbau
- September 2022 – Juli 2023
- Gewicht Stahlverbinder
- insg. 125 Tonnen
- Logistik
- Über 250 LKW-Transporte
