Dorfen (DE)

Tischlerei
Thalmeier
Produktions-
halle

Für die neue Produktionshalle der Tischlerei Thalmeier im bayrischen Dorfen durfte WIEHAG die Tragkonstruktion sowie Dach- und Wandelemente berechnen, produzieren und montieren.

Die Holzhalle mit einer Fläche von ca. 2.700 m2 wurde von WIEHAG als Generalunternehmer mit WIEHAG Dach- und Wandelementen ausgeführt.

Das Projekt

Dach und Wand aus einer Hand

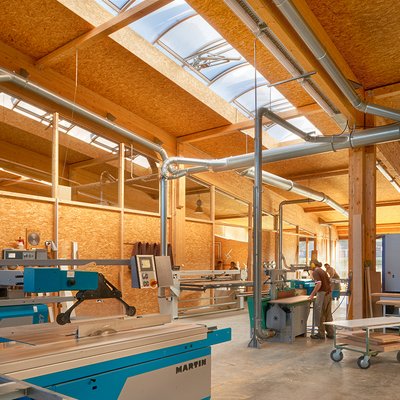

Die neu gebaute Schreinerei der Fa. Thalmeier in Dorfen wurde als 2-schiffige Pultdachhalle mit gleichlaufender Dachneigung konzipiert und als komplette Holzhalle mit gesamt ca. 2.700 m2 unseren Dach- und Wandelementen ausgeführt. Die gesamte Konstruktion wurde für einen Brandwiderstand von R30 ausgelegt. Die Spannweiten der einzelnen Hallenschiffe beträgt 15 m und es wurden Parallelträger verbaut. Die Hallenlänge beträgt ca. 60 m. Somit weist die Halle eine gesamte Dachfläche von ca. 1.800 m2 auf. Die Dachneigung beträgt 7°, die Hallenhöhe steigt von ca. 4,00 m (Traufe) auf 7,50 m (First) an.

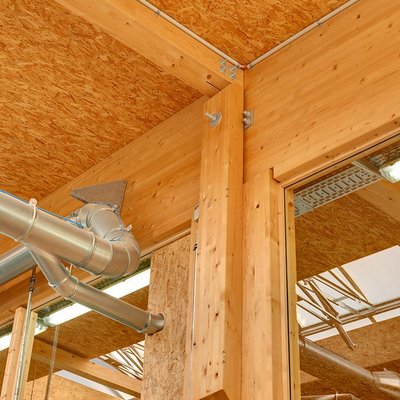

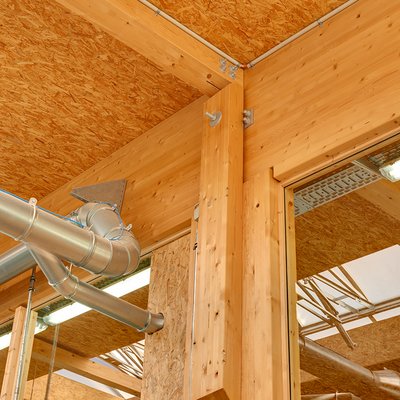

Die gesamte Halle wurde auf Holzstützen montiert, wobei die Mittelstützenreihe als eingespannte Holzstützen ausgeführt wurde, die Stützen der äußeren Hallenlängsseiten sind als Pendelstützen ausgeführt. Zur Längsaussteifung wurde jede 2. Mittelstütze als Kreuzstütze mit Abmessungen von ca. 60x60 cm ausgebildet. Der Anschluss der Holzstützen erfolgte mit WIEHAG-Schrägschraubenverbindungen.

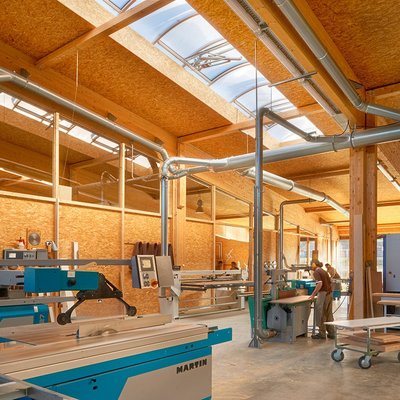

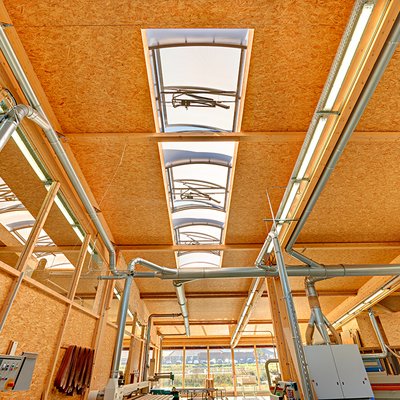

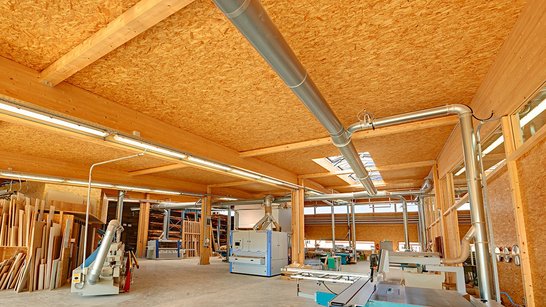

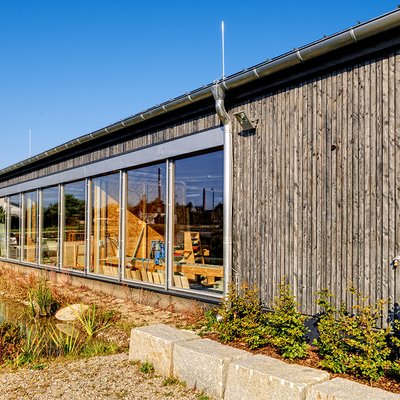

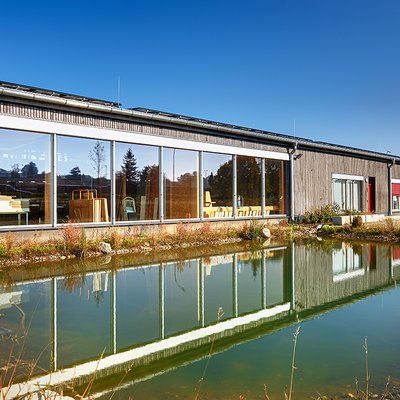

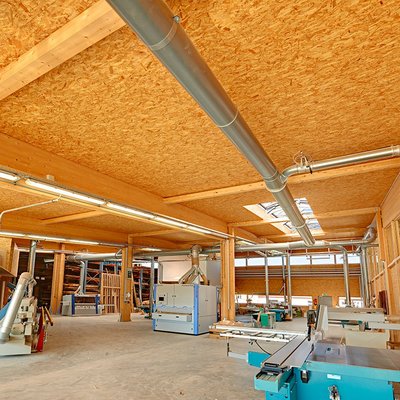

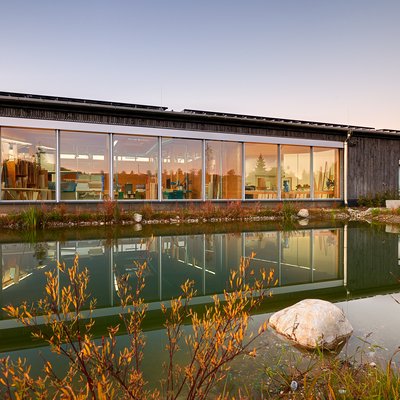

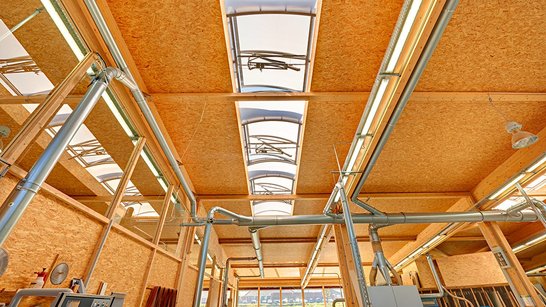

Zur zusätzlichen Dach und Wandaussteifung wurden Aussteifungsverbände in Holz, bestehend aus BSH-Diagonalen und BSH-Druckriegel, angeordnet. Die Dachelemente wurden als Ein- und Dreifeldsysteme ausgeführt, der Elementaufbau wurde für die Verlegungen eines Gleitbügeldaches ausgebildet. Innenseitig sind OSB-Platten sichtbar. Die ca. 900 m2 Wandelemente wurden mit einer innen sichtbaren OSB-Platte und außen mit einer hinterlüfteten Holzfassade mit Sturzschalung ausgeführt. Dachdeckung, Türen, Tore und Lichtkuppeln waren ebenfalls im Leistungsumfang von WIEHAG enthalten.
