Macallan Whisky Destillerie

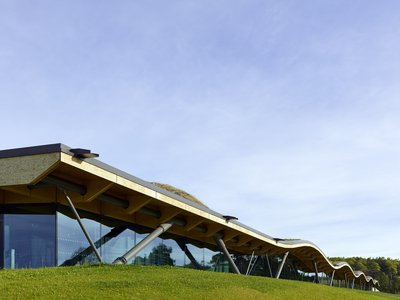

Eine hochkomplexes Dachkonstruktion – inspiriert von den sanften grünen Hügeln Schottland. Das Holzkuppeldach der neuen Macallan Whisky Destillerie ist echte Ingenieurskunst.
Für Konstruktion, Timber Engineering, Produktion, Logistik und Montage der gesamten Dachfläche von 12.300 Quadratmetern zeichnet sich WIEHAG verantwortlich. Werfen Sie mit uns einen Blick auf die Herausforderungen und Meilensteine im Projekt.
Aufgabenstellung

Die Verschmelzung von Objekt und Landschaft

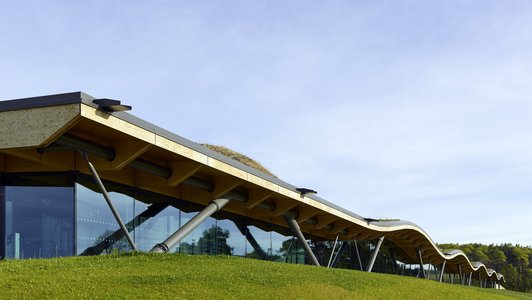

Eine begrünte Kuppeldach-Konstruktion, die sich harmonisch in die Hügellandschaft Schottlands einfügt: Das Design für die Destillerie des renommierten Whisky-Herstellers „The Macallan“ ist einzigartig.

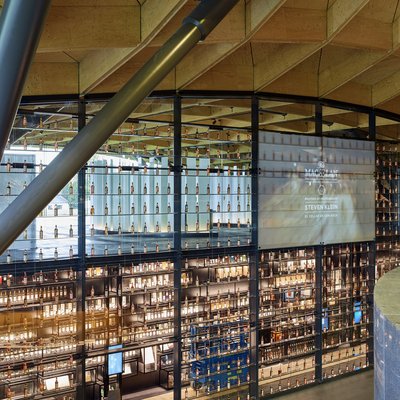

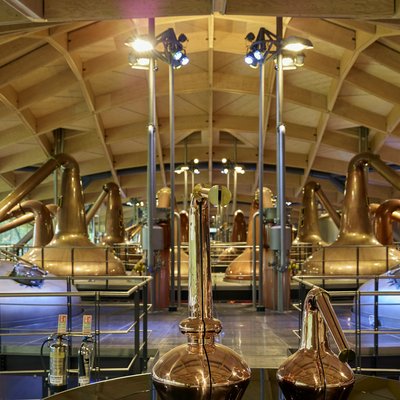

Das Herzstück ist die Holzdachkonstruktion in Form von fünf nebeneinander liegenden Kuppeln mit auslaufendem Vordach. In den vier gleich hohen Kuppeln ist die Fabrikation angesiedelt. In der fünften, höheren Kuppel befindet sich ein Ausstellungsbereich mit Flachdach und Besucherzentrum.

Das Kuppeldach der Macallan Whisky Destillerie
Umsetzung

Ein hochkomplexes Holzkuppeldach

Nicht nur architektonisch ist die Destillerie ein Meisterwerk. Auch die Planung und Montage der Konstruktion erforderte Mut, Know-how und die Lösungskompetenz eines erfahrenen Holzbauunternehmens.

Das Gebäude besteht aus 1.800 Einzelträgern, 2.700 Dachelementen 380.000 Einzelbauteilen. Das Kuppeldach ist 207 Meter lang und auf seiner höchsten Stelle 27 Meter hoch. Für den Dachaufbau wurden vier temporäre Bauabstützungen benötigt. Diese wurden in einer blockverleimten Brettschichtholzlösung ausgeführt.

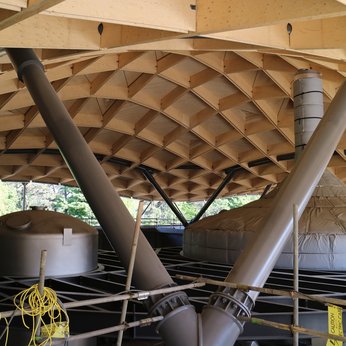

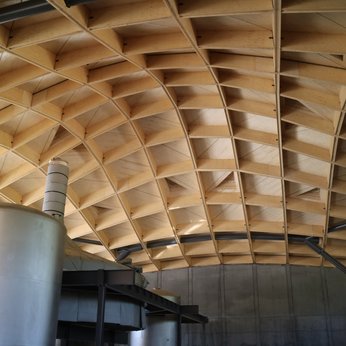

Macallan Whisky Destillerie Innenansicht
  • Macallan Whisky Destillerie
    Best Practice
    „Wir sind seit über 20 Jahren im Vereinigten Königreich tätig und konnten viele innovative Projekte umsetzen. Macallan ist die komplizierteste Holzdachkonstruktion, die wir jemals errichtet haben.“
    — Erich Wiesner, Eigentümer & Geschäftsführer von WIEHAG
Erfolgsfaktoren

Herausforderungen und Lösungen

Slider überspringen
macallan-destillerie-parametrische-designt

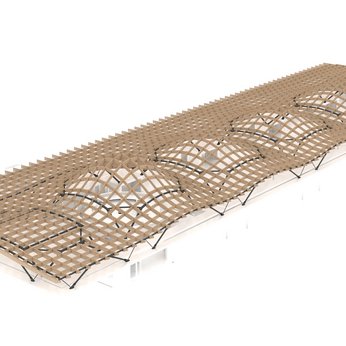

Parametrisches Design
Um die komplexe Geometrie zu realisieren, wurde diese in ein geometrisches Modell inklusive Elementeigenschaften übertragen.
macallan-destillerie
Jedes Bauteil ein exakt berechnetes Unikat
Auf einer Gesamtlänge von 207 Metern gab es bei den Bauteilen keinen Spielraum für Toleranzen. Präzision und eine enge Zusammenarbeit zwischen Planung und Produktion waren ausschlaggebend.

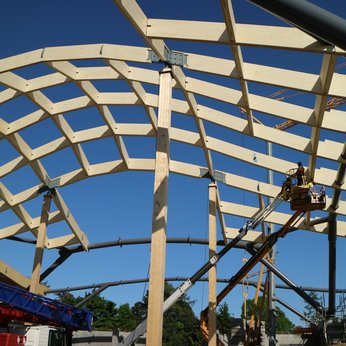

macallan-destillerie-montage
100 verschiedene Detailanschlüsse
Um die Vorgaben der Architekten einzuhalten, waren viele unterschiedliche Abgratungen der Träger nötig. Dafür wurde sogar eine neue Portalbearbeitungs-Abbundmaschine angeschafft.
macallan-destillerie
Herausforderungen in der Statik
Die vorgegebene Trägerdimension konnte die statischen Anforderungen nicht erfüllen. Stahlhohlkastenprofile, verkleidet mit Kerto, lösten das Problem.
Zum Beginn des Sliders springen
Slider überspringen
Architektur der Zukunft: Mit der Macallan Distillery ist WIEHAG ein Meisterwerk der Ingenieurskunst gelungen.
Zum Beginn des Sliders springen
Leistungsbeurteilung

Bestnoten für das WIEHAG Team

Vom Projekterfolg überzeugt ist auch der Generalunternehmer. Bill Robertson, Eigentümer der Robertson Group in seiner Leistungsbeurteilung: „Für den Bau war nicht nur eine gute Zusammenarbeit, sondern ein hohes Maß an Innovation und Know-how, das bei WIEHAG ganz selbstverständlich schien. Wir freuen uns schon auf weitere gemeinsame Projekte.“

macallan-destillerie
Bautafel
Bauherr
Edrington Group
Generalunternehmer
Robertson Construction Group
Engineering
Arup
Holzdachkonstruktion und Engineering
WIEHAG GmbH
Architekten
Rogers Stirk Harbour + Partners
Stahlbauunterkonstruktion
SHS Stahlverarbeitung GmbH
ges. Baukosten
140.000.000 Britische Pfund
Bauzeitplan WIEHAG
April bis Dezember 2016
Bauzeitplan allgemein
April 2015 bis Mai 2018
Awards

Auszeichnungen für die Macallan Destillerie

  • Gewinner des Structural Timber Awards 2018: Engineer of the Year Award (ARUP) & Installer of the Year Award (L&S Baucon GmbH)
  • Gewinner des Structural Timber Awards 2018: Winner of Winners Award (Arup, L&S Baucon GmbH, Robertson, Wiehag GmbH & Rogers Stirk Harbours + Partners)
  • Gewinner des Scottish Design Awards 2018: Culture and Leisure Award
  • Gewinner des UK Roofing Awards 2017: Green Roof Award
Holzbaupreis Macallan Whisky Destillerie
